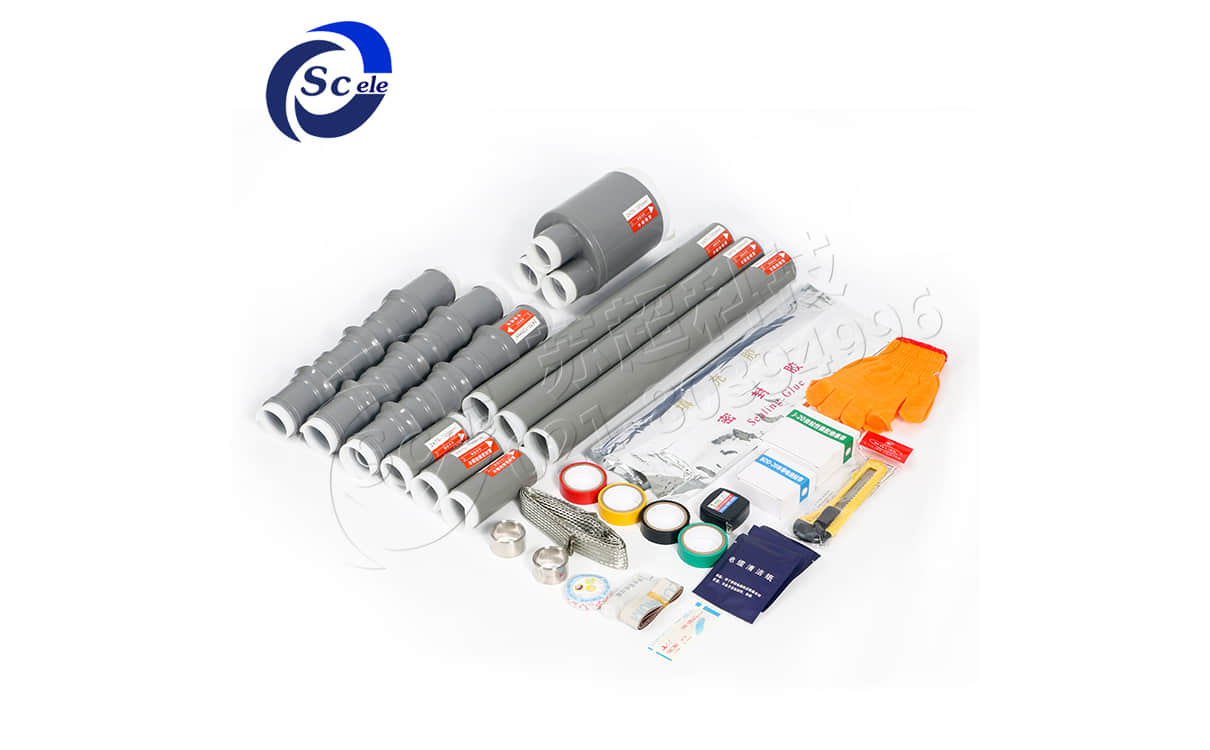

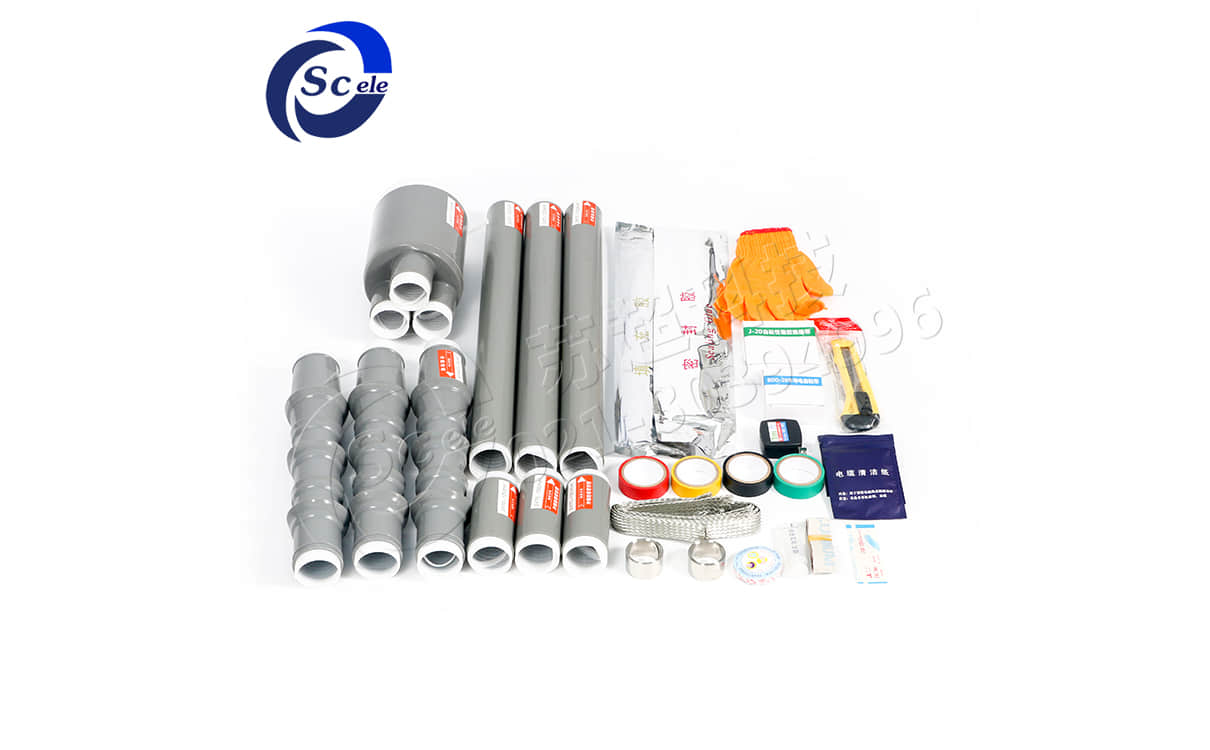

NEW10/15KV冷缩户外三芯终端_WLS-15/3.1,WLS-15/3.2,WLS-15/3.3,WLS-15/3.4
型      号:
WLS-15/3.1WLS-15/3.2WLS-15/3.3WLS-15/3.4
执行标准:
IEC 60502GB/T 12706JB/T 10740.1JB/T 10740.2

材      质:硅橡胶

特      性:防潮,抗污

工      艺:预扩张

质      保:1年

温馨提示:暂不接受无理由退货!

  • 产品介绍
  • 解决方案
  • 行业业绩
  • 视频中心
  • FAQ常见问题
  • 苏超服务
  • 相关知识
1.产品描述

冷缩电缆附件是利用液体有硅橡胶在工厂内注射硫化成型,再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件。现场安装时,将这些预扩张件套在经过处理后的电缆末端或接头处,抽出内部支撑的塑料螺旋条(支撑物),抱紧在电缆绝缘上而构成的电缆附件。因为它是在常温下靠弹性回缩力,而不是像热收缩电缆附件要用火加热收缩,故俗称冷收缩电缆附件。

产品以高弹性特种优质硅橡胶为材料,电应力控制为几何型。电应力控制单元采用高温、高压硫化成型工艺加工而成,形状尺寸均一可靠,电气性能稳定。产品绝缘主体与电应力控制单元在工厂预成型为一整体。


2.适用范围

本公司生产的冷缩电缆附件系列产品适用于:

额定电压:450/750V、0.6/1kV,标称截面:4-1200 mm²

额定电压:6/6kV、6/10kV,标称截面:16-1000 mm²

额定电压:8.7/10kV、8.7/15kV,标称截面:25-1000 mm²

额定电压:12/20kV、18/20kV,标称截面:25-800 mm²

额定电压:21/35kV、26/35kV,标称截面:25-1000 mm²


3.产品成型图

15kV冷缩终端

1kV冷缩终端           15kV冷缩终端              20kV冷缩终端             35kV冷缩终端



4.产品应用

15kV冷缩电缆附件用于中压电缆的末端处理和中间连接,可广泛用于电力,石油,化工,冶金,风电,铁路,地铁,港口和建筑等各个领域的应用。

5.产品特点

安装便利,无需动火或特殊工具,只需轻轻抽取芯绳就可安装;

性能可靠,采用高品质硅橡胶,具有优越的电气性能,物理性能和防潮抗污性能;

适用广泛,一种型号适用多种电缆线径


6.产品性能

项目名称

性能参数

户内终端潮湿试验

11kV,300h,不闪络、不击穿

户外终端盐雾试验

11kV,1000h,不闪络、不击穿

局部放电试验

15kV时放电量≤10PC

恒压负荷循环试验(3次循环)

22kV导体通电流,5h加冷,3h冷却,加冷时导体最高温度为电缆允许工作温度加5℃

1min交流耐压试验

35kV 不闪络、不击穿

15min直流耐压试验

35kV不闪络、不击穿

5min交流耐压试验

39kV 不闪络、不击穿

冲击电压试验(峰值)

95kV ±10次,不闪络、不击穿



7.产品选型

适用电缆截面(mm²)

15kV户内冷缩终端

15kV户外冷缩终端

单芯

三芯

单芯

三芯

25,35,50

NLS-15/1.1

NLS-15/3.1

WLS-15/1.1

WLS-15/3.1

70,95,120

NLS-15/1.2

NLS-15/3.2

WLS-15/1.2

WLS-15/3.2

150,185,240

NLS-15/1.3

NLS-15/3.3

WLS-15/1.3

WLS-15/3.3

300,400

NLS-15/1.4

NLS-15/3.4

WLS-15/1.4

WLS-15/3.4

注:四芯及500 mm²、630 mm²、800 mm²等特殊规格可根据客户要求定制





8.产品实拍







15kV单芯户内冷缩终端15kV单芯户外冷缩终端
15kV单芯户内冷缩终端 15kV单芯户外冷缩终端
15kV三芯户内冷缩终端15kV三芯户外冷缩终端
15kV三芯户内冷缩终端15kV三芯户外冷缩终端
