浪涌保护器的工作原理介绍
2021-02-04 15:00

浪涌保护器(SurgeprotectionDevice)是电子器件设备雷击安全防护中不能缺乏的一种设备,之前常称之为“高压避雷器”或“过电压保护器”英文简写为SPD.浪涌保护器的作用是把窜进电缆线、数据信号同轴电缆的瞬时速度过电压限定在设备或系统软件能够承担的电压地区内,或将强劲的雷击流泄输入地,保护被保护的设备或系统软件不会受到冲击性而毁坏。

浪涌保护器的类型和构造按不一样的主要用途各不相同,但它至少应包括一种离散系统电压限定元器件。作为浪涌保护器的基本电子器件有:充放电空隙、打气气体放电管、氧化锌压敏电阻、抑止二极管和扼流线圈等。

采用标准:

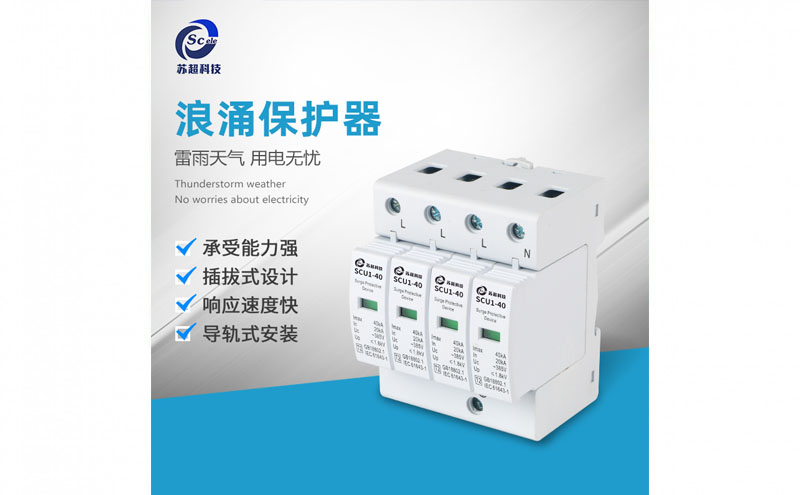

浪涌保护器

配电柜中浪涌保护器的采用标准:

1)SPD的电压保护水准Up应持续低于被保护设备的围攻承受电压Uchoc,而且超过依照接地装置种类得到的电力网最大运行电压Usmax,即Usmax。

(2)SPD与被保护设备两边导线应负或许短,把握在0.5m之内;

(3)若是进线端SPD的Up加上其两边导线的觉得电压及其反射面波效用与距其较远方的被保护设备的围攻承受电压比较太高,则需在这里设备处改装第二级SPD,其允差充放电电流量In不适合低于8/20μs3kA;当进线端SPD距被保护设备不超十米时,若该SPD的Up加上其两边导线的觉得电压低于设备的Uchoc的80%,一般预兆在该设备处并不装SPD;

(4)当按所述第三点规定装的SPD中间设立配电箱时,若第一级SPD的Up加上其两边导线的觉得电压保护不上该配电箱内的设备,应在该配电箱内安裝第二级SPD,其允差充放电电流量In不适合低于8/20μs5kA;浪涌保护器,电源防雷器,氧化锌压敏电阻

(5)当在线路上好几处安裝SPD时,电压电源开关型SPD与限压型板SPD中间的线路长短不适合低于十米,限压型板SPD中间的线路长短不适合低于5m。譬喻:被保护设备与配电设备管理中心间距较近,在线路铺设上可特意多绕一些输电线;

(6)当进线端SPD与被保护设备中间的间距超过30m时,应在离被保护设备尽或许近的住所安裝此外一个SPD,载流容积能为9kA;

(7)决策SPD时要属意贷款担保不容易因直流过电压而废料SPD,因SPD是防暂态过电压(μs级),直流过电压是暂态过程过电压(ms级),直流过电压的动能是暂态过电压动能的十几倍,是以,应属意决策较高直流每日任务电压的SPD;

(8)SPD的保护:每级SPD都需设保护,可给予或断路器举行保护,保护器的断流容积均超过该点较大 短路容量;

(9)除此之外,采用SPD时还应属意:响应速度尽或许快;运用使用寿命的长度、成本要素、可扩展性好些、载流容积的尺寸、抗湿能等层面。
