1.1安防设备开关电源视频监控系统设定重要性
中式建筑內部，消防安全警报、防火安全、自动灭火系统品种繁多，并遍布在工程建筑内的每个角落里。当自然灾害产生的那时候，安防设备可否处在一切正常的工作态度，事关老百姓人身安全安全性是不是获得立即保权。因机器设备脆化、电力工程终断导致监控系统与消防设备的工作中终断，晚点了火灾事故的操纵，而产生的不幸司空见惯。因而，对于安防设备开关电源的检测系统便应时而生，对各种安防设备的工作态度开展合理监控器。
消控室即是工程建筑全自动消防设备运作管理方法的监控系统也是社会发展企业灭火前期火灾事故的应急指挥中心。关联到可否合理预防传染病，及其如果发生火灾事故可否合理操纵前期火灾事故并把损害降至最少。保证如果发生火灾事故，全自动消防设备可以一切正常运作，针对确保房屋建筑内的安全消防具备至关重要的功效。房屋建筑的安全消防挺大水平上又在于安防设备的优劣，而消控室内的消防报警系统及其有关的消防联动机器设备可否一切正常工作中又在于安防设备的供电系统开关电源可否一切正常合理的工作中。长期以来，因安防设备开关电源失灵导致安防设备不灵，导致火灾事故扩散的事儿屡有产生，尤其供电系统焦虑不安、机器设备品质不佳、防范意识欠缺时，这一难题看起来尤其突显。
AFPM安防设备开关电源视频监控系统可合理减少安防设备供电系统开关电源的常见故障发病率，保证安防设备的一切正常工作中，进而为在火灾事故状况下安防设备的一切正常运作、工作人员的消防疏散和解救出示强有力的技术性确保，AFPM安防设备开关电源视频监控系统将为安防设备“服务保障”，具有合理确保老百姓性命和國家资金安全的积极主动功效。
1.2安防设备开关电源视频监控系统设计构思根据
GB25506-2010《消控室通用性技术标准》
GB28184-2011《安防设备开关电源视频监控系统》
GB50116-2013《火灾事故全自动报警设备设计标准》
1.3 AFPM安防设备开关电源视频监控系统介绍
AFPM系列产品安防设备开关电源视频监控系统可以对安防设备的开关电源开展实时监控系统，根据检验安防设备开关电源的工作电压、电流量、电源开关情况等相关机器设备开关电源信息内容，进而分辨开关电源机器设备是不是有短路、短路故障、过电压、欠压、断相、错相及其过电流（负载）等常见故障信息内容并即时警报、纪录的视频监控系统。此系统软件具备可信性、实用性并具备智能化、智能化系统、数字化、自动化技术和持续监控器的特点。即时体现出被监控系统开关电源的情况，并集中化显示信息，进而能够合理防止在火灾事故产生时，安防设备因为开关电源常见故障而没法一切正常工作中的危急情况，较大底限的确保消防联动系统软件的可信性。
AFPM安防设备开关电源视频监控系统选用集中化供电系统方法，根据监控给当场控制器出示DC24V安全电压，合理保证系统的可靠性和安全系数。可运用于楼宇智能化、高层住宅公寓楼、酒店、餐馆、购物广场、厂矿企业、國家重中之重消防安全企业及其石油化工设备、文教卫生、金融业、电信网等行业。
AFPM安防设备开关电源视频监控系统由安防设备开关电源情况监控（地区电话分机）、控制器、中继器、系统软件服务器和配套设施附注构成。
2 AFPM100安防设备开关电源情况监控
2.1工作中开关电源
主开关电源：AC220V 50Hz（容许85%~110%范围之内转变）,额定值功率：180W
后备电源：主开关电源低压或停电了时，保持监控系统上班时间≥8h
监控为联接的控制器出示DC24V开关电源
2.2工作制和传输方式
24钟头工作制，Modbus-RTU通信协议，RS485半双工系统总线方法，传送间距超出500m(可根据中继器增加通信传送间距)。
2.3基本参数及构成构件
AFPM100安防设备开关电源情况监控为挂壁式安裝方法，其关键作用及构成构件给出：
监控器容积：≤128点（加中继器≤512点）
动态显示：点阵激光液晶显示屏
输入输出模块：内嵌远程控制智能化I/O控制模块
声光报警器控制模块：内嵌音响喇叭，蜂鸣器，LED显示灯
后备电源：DC24V,24Ah
2.4监控控制面板元器件布局及作用表明
2.5手机软件监控器界面
2.6布线平面图
3 控制器
3.1控制器电机选型
3.2控制器详细介绍

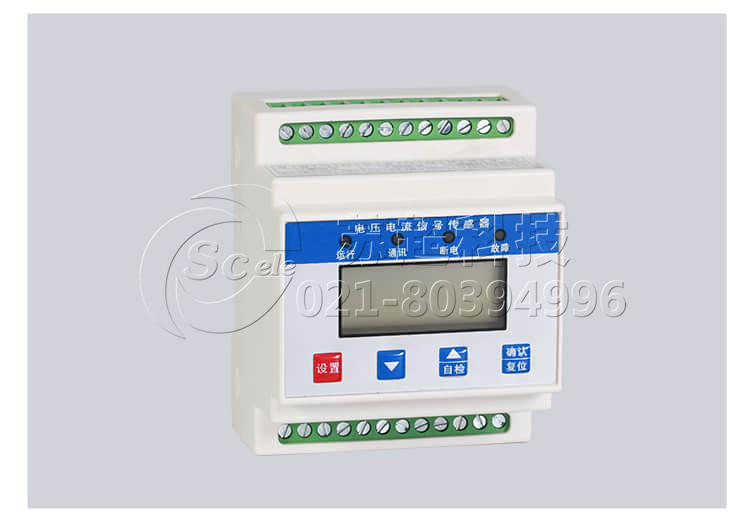

3.2.1 单相电开关电源监控器控制模块
3.2.1.1 作用
即时检测一路上单相交流电压或工作电压及电流量、一路上交流电压或工作电压及电流量、或两路口单相交流电压；
具备过电压、欠压、过电流（只限具备电流量检验商品）警报；
出示一路上或两路口（只限监控器两路口单相交流电压商品）电源开关量键入作用，可检测电源开关情况；
出示一路上汽车继电器輸出，可联接警报控制电路；
具备恶性事件储存作用，报警系统可以纪录警报产生的時间、种类、主要参数，依据警报纪录能够剖析当场状况，为清除常见故障出示根据；
选用现场总线通讯技术，上位机管理系统软件能够時刻监控器当场的运作状况，及时处理警报信息内容。根据RS485插口，规范MODBUS协议书能够与各种各样规范系统软件相接；
处理速度高，数字化，智能化系统水平高，姿势特点有效。
3.2.1.2 性能参数
3.2.1.3 外观设计及安裝规格（企业：mm）（适用AFPM1系列产品的AV、AVI、DV、DVI、2AV）
3.2.1.4 接线端子排（适用AFPM1系列产品的全部商品）
3.2.2 三相电源监控器控制模块
3.2.2.1 作用
即时检测一路上三相电路压、或两路口三相电压；
具备过电压、欠压、断相、错相、过电流（只限具备电流量检验商品）警报；
出示一路上或两路口（只限监控器两路口三相电路压商品）电源开关量键入作用，可检测电源开关情况；
出示一路上汽车继电器輸出，可联接警报控制电路；
具备恶性事件储存作用，报警系统可以纪录警报产生的時间、种类、主要参数，依据警报纪录能够剖析当场状况，为清除常见故障出示根据；
选用现场总线通讯技术，上位机管理系统软件能够時刻监控器当场的运作状况，及时处理警报信息内容。根据RS485插口，规范MODBUS协议书能够与各种各样规范系统软件相接；
处理速度高，数字化，智能化系统水平高，姿势特点有效。
3.2.2.2 性能指标
3.2.2.3 外观设计及安裝规格（企业：mm）（适用AFPM3系列产品及AFPM1系列产品的3AV、6AV、9AV）
3.2.2.4 接线端子排（适用AFPM3系列产品的全部商品）
3.2.3 电源开关量控制模块
3.2.3.1 作用
出示两路口或六路电源开关量键入作用，可检测电源开关情况；
出示一路上或两路口汽车继电器輸出，可联接警报控制电路；
具备恶性事件储存作用，报警系统可以纪录警报产生的時间、种类、主要参数，依据警报纪录能够剖析当场状况，为清除常见故障出示根据；
选用现场总线通讯技术，上位机管理系统软件能够時刻监控器当场的运作状况，及时处理警报信息内容。根据RS485插口，规范Modbus协议书能够与各种各样规范系统软件相接；
处理速度高，数字化，智能化系统水平高，姿势特点有效。
3.2.3.2 性能参数
3.2.3.3 外观设计及安裝规格（企业：mm）
3.2.3.4 接线端子排
4 中继器
4.1工作中开关电源
主开关电源：AC220V 50Hz（容许85%～110%范围之内转变）,额定值功率：180W
后备电源：主开关电源低压或停电了时，保持中继器上班时间≥8h
中继器为联接的工作电压/电流量数据信号控制器出示DC24V开关电源
4.2工作制和传输方式
24钟头工作制，Modbus-RTU通信协议，RS485半双工系统总线方法。
4.3基本参数及构成构件
中继器为挂壁式安裝方法，其关键作用及构成构件给出：
监控器容积：≤32点
后备电源：DC24V，7Ah
办公环境：操作温度-10℃～+40℃，储存溫度-20℃～+70℃，空气湿度≤95%,无冷凝水，平均海拔：≤2500m，环境污染等級：Ⅲ级，安裝
