电缆附件的常见常识
2020-04-16 15:21

1、化学交联热收缩电缆附件有什么优势?

答:它是一种新材料,它与如今其他类型附注较为具备电气设备使用性能、体型小、品质小、安装简单、原材料配套设施等优势,此外还具备耐气侯、抗污浊性、阻燃性自熄等工作能力。

2、对电缆电导体节点的冲击韧性有什么规定?

答:节点的冲击韧性,一般小于电缆电导体自身的抗压强度,针对固定不动铺设的电力工程电缆,其节点的抗压强度规定不少于电导体自身抗压强度的60%。

3、电力工程电缆的电缆护套原材料应具有什么关键特性?

答;应具有以下关键特性:(1)高的穿透抗压强度;(2)低的介电损耗;(3)非常高的接地电阻;(4)优质的耐充放电特性;(5)具备一定的柔韧度和冲击韧性;(6)介电强度能长期性平稳。

热收缩电缆附件

4、机械设备铺设电缆时,牵引抗压强度有什么要求?

答:针对铜芯电缆,当牵引头顶部时,容许牵引抗压强度为70N/cm;针对铝芯电缆,当牵引头顶部时,容许牵引抗压强度为40N/cm;若运用钢丝网片套牵引时,铅护套电缆容许抗压强度为10N/cm;铅护套电缆为40N/cm。

5、对电缆维护管有什么要求?

答:(1)电缆必须穿维护管铺设时,水管公称直径不应低于电缆直径的1.5倍,塑料排水管、陶泥管、石绵、水泥排水管的公称直径不应低于90mm;(2)电缆管的弯曲半径应合乎所穿进电缆弯曲半径的要求;(3)每根水管数最多不应超出三个弯管,斜角弯不应超过两个。

6、怎样精确测量电缆护套的直径?

答:在护套圆上上分布均匀的五点处,精确测量护套直径和其均值,其均值直径既为护套的直径。

7、不一样横截面的铜芯电缆如何连接?

答:不一样横截面的铜芯电缆联接,可选用张口弱背铜对接,以焊锡法联接,也能用全铜棒按不一样的横截面规定组合成铜对接,以压接线方法联接。

8、概述10KV化学交联电缆热收缩式制做室内终端设备头的全过程?

答:(1)提前准备环节:查验热收缩电缆附件是不是完备,型号规格是不是般配,查验并确定电缆有没有湿气后,查验电缆。(2)摘除不必要电缆,依据当场状况决策电缆长短。(3)剥除护层。(4)电焊焊接电线接头,将电线接头电焊焊接在钢随身携带。(5)添充三叉口及绕包密封剂。(6)安装三芯支系护套,将护套套进根处,从中间刚开始收拢,先往根处,直往指部。(7)剥铜带和外半导电性层,剥切三芯支系套口22mm之上的铜带,禁止损害主绝缘层,消除整洁半导电性层。(8)安装地应力管,支管端一部分支套连接后热收缩。(9)安装接线端子排。(10)安装绝缘管。(11)安装密封性管。(12)核相后安装相色管。

9、室内、室外预制构件式终端设备安装流程有什么?

答:(1)将电缆按预订部位到位、固定不动、清理表层,参考使用说明剥以外护套,若有独特必须,外护套剥切长短可调节,各自由铜带、外护套铠装电缆引出来2组接地线。(2)从外护套口往上量取必须规格,摘除不必要电缆,套进热收缩三护指至三叉口根处由正中间加温收拢,由护指上口往上量取要求规格(35kv为350~38b250m)。除掉不必要铜带(保存22mm),再保存半导体材料预订部位,套接小组出线接线端子密封性。

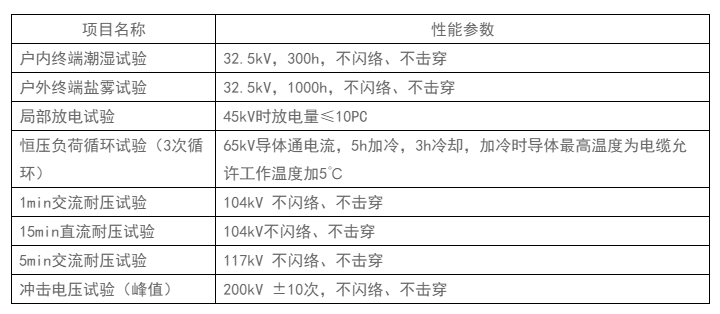

热收缩电缆附件产品性能参数表

10、在什么情况,当场安装的电机应开展抽芯查验?

答:电机有以下状况之一时,应开展抽芯查验:(1)生产日期超出生产厂确保限期者;(2)经外型查验或电气设备实验,品质有异常时;(3)打开式电动机经端部查验有异常时;(4)试运行时有异常现象者。

11、发电机组手动式当期并排应具有什么标准?

答:发电机组并排的三个标准是待并发电机组的工作电压、頻率、位置与运作系统软件的工作电压、頻率、位置之差低于标准值。

12、母线槽设备工程施工完,应开展什么查验?

答:应开展以下查验:(1)金属结构的生产加工、配置、电焊焊接螺策应符合要求;(2)各处地脚螺栓、密封圈、开口销等零部件应齐备靠谱;(3)母线槽配置及安装架应符合要求,两色及对地电气设备间距符合规定;(4)瓷件、钢件及胶合板处应详细,充油防水套管应无漏油,油量一切正常;(5)漆料详细,相色恰当,接地装置优良。

13、在35kv及下列电力工程电缆连接头中,改进其护套断掉处静电场遍布的方式有几种(请列举五种),并概述其方式。

答:(1)胀喇叭口期:在铅包切断处把铅包边沿撬起,成音响喇叭状,其边沿应光洁、有光泽、对称性。(2)预埋统包绝缘层:在铅包创口至电缆铜芯电缆分离点中间留出一段统包绝缘纸。(3)摘除半导电性纸:将半导电性纸摘除到喇叭口期下列。(4)包绕地应力锥:用绝缘层包带和导电性金属复合材料包成锥型,人为因素地将屏蔽掉层扩张,以改进静电场遍布。(5)防雷接地法:针对干包型或高密度聚乙烯电缆头,在各线芯概述绝缘层表层上包一段金属带,并将其联接在一起。(6)安置地应力操纵管:针对35kv及发现热缩套管电缆头,最先从线芯铜屏蔽掉层尾端方位经半导体材料带到线芯绝缘层概述包绕2层半导体材料带,随后将相对规格型号折地应力管,套在铜屏蔽掉的尾端处,热收缩成型。

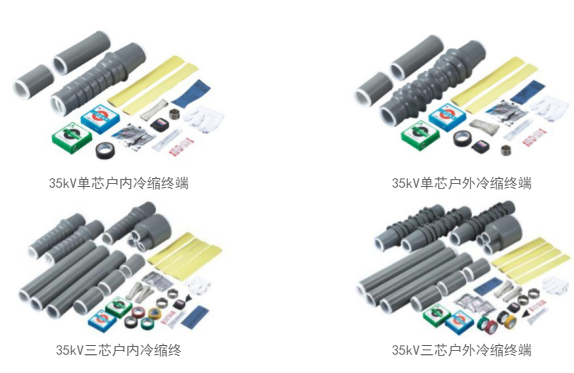

电缆附件产品实拍

14、电缆支撑架的生产加工应合乎什么规定?

答:(1)不锈钢板材应竖直,无显著歪曲,开料偏差应在毫米范畴内,创口应无打卷,毛剌;(2)支撑架应电焊焊接坚固,无显蓍形变,各横撑间的竖直间距与设计方案误差不应超过毫米;(3)支架务必开展防腐蚀解决,坐落于寒湿、盐、雾及其有化学腐蚀地域时,应依据设计方案作独特的防腐蚀解决。

15、例举出你了解的电缆架。

答:拼焊式E型架、装配式建筑E型架、积放链电缆架、电缆固定支架、挂勾式支撑架、单条电缆支撑架等。

16、铺设电缆应考虑什么规定?

答:应考虑下列规定:(1)安全性运作层面,尽量防止各种各样外地人毁坏,提升电缆路线的供电系统可信性;(2)经济发展层面,从项目投资节省的层面考虑到;(3)工程施工层面,电缆路线的相对路径务必有利于旋工和投用后的检修。

17、制做电缆终端设备头或正中间连接头的绝缘层材料有什么?

答:有绝缘胶、绝缘带、绝缘管、带绝缘性的手套、绝缘层环氧树脂等。

18、概述电缆头制做的一般操作流程。

答:(1)制做前的提前准备:包含:1阅读文章安装使用说明;2查看当场;3材料准备;4电缆试潮;5制做前检测等。

(2)连接头的制作过程:包含:1切断不必要电缆;2电缆保护层厚度的剥切;3电导体联接;4包绕绝缘层(或收拢管件);5安装连接头机壳;6注浆绝缘层剂;7开展密封性解决等。

(3)制做后电气测试。

19、电缆维护管的生产加工应合乎什么规定?

答:(1)支管应没毛剌和锐利楞角,支管宜制成三角状。(2)电缆管在卷制后,不应有缝隙和明显的凹瘪状况,其弯扁水平不适合超过水管直径10%;电缆管的弯曲半径不应低于所穿进电缆的最少容许弯曲半径。(3)金属软管应在表面涂防腐油漆或沥表,镀锌钢管锌层脱落处也应涂以防腐油漆。
